Tujuan perancangan sistem secara umum adalah untuk memberikan gambaran kepada user tentang sistem baru yang akan dirancang. Dalam perancangan sistem ini digunakan alat bantu berupa Object Oriented Design (OOD), desain database.
Use Case
Dari gambaran sistem baru diatas dapat ditemukan beberapa pengelompokkan kata benda dalam sistem informasi akademik pada MTs. NU Hasyim Asy’ari 03 Kudus yaitu : siswa, nis, password, level, nama siswa, jenis kelamin, alamat, tempat lahir, tanggal lahir, kelas, mata pelajaran, kode mata pelajaran, nama mata pelajaran, jadwal, kode jadwal, nis, kode mata pelajaran, lama waktu, ruang kelas, guru, nama guru, jenis kelamin, alamat, rapor, kode jadwal, nis, nama siswa, nama guru, nama mata pelajaran, nilai, abasensi.
Dari hasil analisa abbot diatas dapat kata benda yang ditemukan dpat dispesifikasi lagi sebagai berikut :
1. Siswa terdiri dari nis, password, level, nama siswa, jenis kelamin, alamat, tempat lahir, tanggal lahir, kelas.
2. Mata pelajaran terdiri deari kode mata pelajaran, nama mata pelajaran.
3. Jadwal terdiri dari kode jadwal, nis, kode mata pelajaran, lama waktu, ruang kelas.
4. Guru terdiri dari nama guru, jenis kelamin, alamat.
5. Rapor terdiri dari kode jadwal, nis, nama siswa, nama guru, nama mata pelajaran, nilai, abasensi
Class Diagram

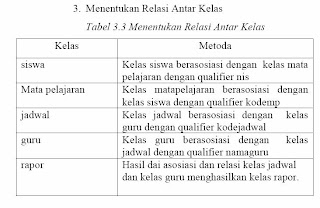

Class Diagram Dari hasil analisa use case diatas telah ditemukan beberapa pengelompokkan kata benda yang nantinya akan dibuat untuk perancangan kelas.
Sequence Diagram
Sequence Diagram Dalam system informasi akademik MTs. NU Hasyim Asy’ari 03 Kudus, dapat di gambarkan sebagai berikut :
